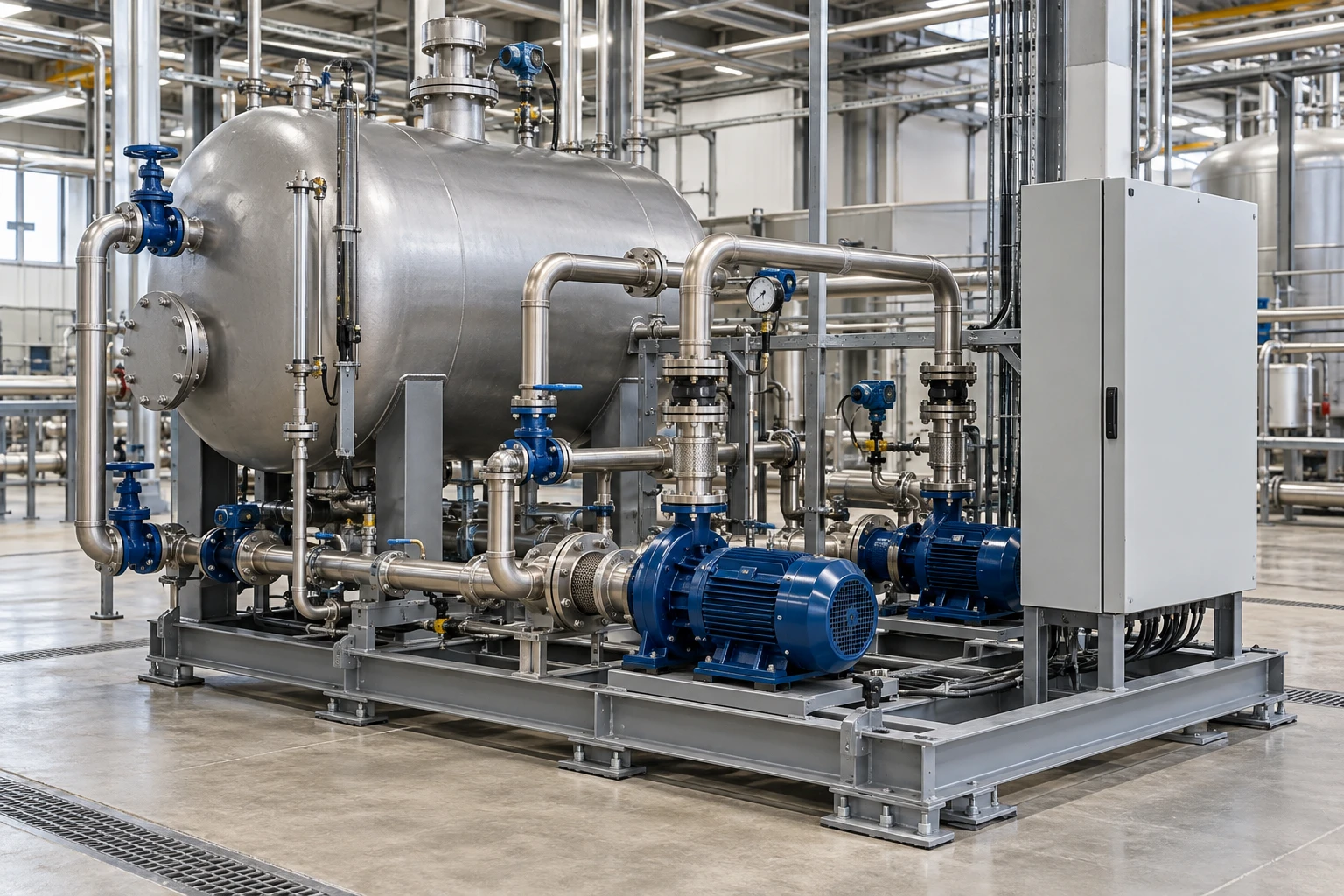

Станция перекачки конденсата представляет собой комплекс оборудования для сбора жидкости от одного или нескольких потребителей и ее возврата в котельную или другую точку использования. В отличие от отдельного механического насоса, станция может включать накопительную емкость, несколько электрических насосов, трубопроводную обвязку, приборы контроля и шкаф автоматики. Компоновка разрабатывается под расход, напор, температуру и режим конкретной системы.
На странице ОПЭКС можно узнать о продукции для перекачки конденсата, а в каталоге станций представлено собственное оборудование компании на базе электрических насосов. Официальное описание указывает, что насосы подбираются индивидуально по требуемому напору и производительности, а емкость и автоматика комплектуются в зависимости от задачи.
Организованный возврат конденсата дает возможность снова направлять подготовленную воду в систему и использовать сохранившийся в ней тепловой потенциал, если это допускает технология. Станция особенно востребована, если собственного давления жидкости недостаточно для движения к котельной или требуется гидравлически разделить потребителя и общий конденсатопровод.
Состав станции
- Емкость для сбора конденсата. Принимает поток от потребителей и создает буфер между поступлением и работой насосов.
- Электрические насосы. Создают напор для возврата жидкости по напорному коллектору.
- Рама. Объединяет элементы в заводской модуль и упрощает монтаж на объекте.
- Водомерное стекло. Позволяет визуально контролировать уровень в емкости.
- Датчики уровня. Формируют команды на включение и остановку насосов.
- Манометры и датчики давления. Используются для контроля входных и напорных параметров.
- Термометры. Показывают температурный режим жидкости.
- Шкаф автоматики. Управляет насосами, защитами и сигнализацией.

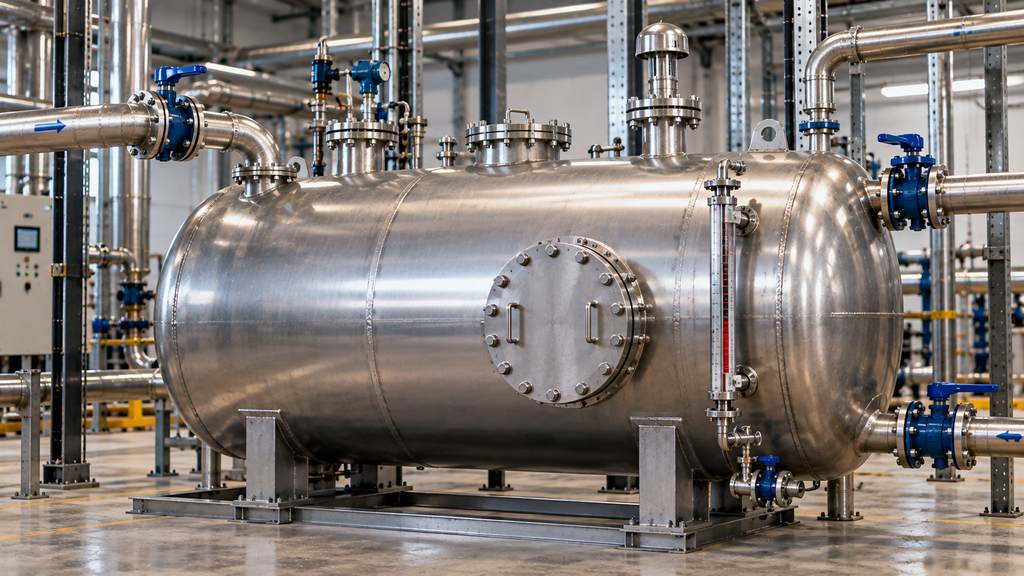

Конструкция сборной емкости
На странице станции ОПЭКС указано, что емкость оснащается патрубками подвода конденсата, напорным коллектором, вентиляционным патрубком, переливом, водомерным стеклом и инспекционным люком. Материалом может быть углеродистая или нержавеющая сталь в зависимости от проекта.
Вентиляция необходима для свободного поступления жидкости и отвода парогазовой смеси. Перелив защищает от переполнения при аварийном или превышенном притоке, но его наличие не заменяет исправную автоматику. Инспекционный люк обеспечивает доступ для осмотра и обслуживания внутренней поверхности.
Как работает автоматическое управление
- Конденсат поступает в емкость. Уровень постепенно повышается по мере работы потребителей.
- Датчик фиксирует уровень включения. Контроллер запускает рабочий насос.
- Насос подает жидкость в напорную линию. Уровень в емкости снижается.
- При достижении нижнего уровня насос останавливается. Защита предотвращает работу без жидкости.
- При отказе рабочего агрегата включается резервный. Такая функция предусматривается автоматикой станции.
- Сигнал о состоянии передается оператору. На странице указана возможность передачи сухого контакта в диспетчерскую систему.
- Цикл повторяется по фактическому притоку. Частота включений зависит от объема емкости и производительности насосов.
Рабочий и резервный насос
Автоматическое чередование насосов распределяет наработку между агрегатами. Если один насос находится в ремонте или не подтверждает запуск, резервный поддерживает работу станции в пределах проектной схемы. Количество насосов и алгоритм переключения определяются требованиями объекта.
Резервирование не означает, что каждый агрегат всегда должен работать одновременно. Для стандартной схемы один насос может быть рабочим, а второй резервным. При большом расходе проектом может быть предусмотрен другой алгоритм, но он должен соответствовать характеристикам напорной линии и емкости.
Защита от сухого хода
Электрический насос нельзя эксплуатировать без достаточного количества жидкости на входе. Автоматика контролирует нижний уровень и останавливает агрегат до опорожнения емкости. Дополнительные защитные функции зависят от типа насоса и шкафа управления.
Причиной ложного срабатывания может быть загрязнение датчика, неправильная настройка уровня или вспенивание жидкости. Поэтому уровнемеры должны соответствовать температуре и условиям среды, а их работоспособность входит в плановое обслуживание.
Подбор емкости и насосов
- Максимальный приток. Определяет требуемую производительность насосной группы.
- Полезный объем емкости. Влияет на частоту включения и продолжительность работы насосов.
- Температура конденсата. Определяет материалы, условия всасывания и допустимость выбранных насосов.
- Требуемый напор. Включает давление в точке возврата, высоту и гидравлические потери.
- Режим потребителей. Одновременная или периодическая работа влияет на форму притока.
- Требования к резервированию. Определяют количество насосов и логику автоматики.
- Необходимость частотного управления. На странице ОПЭКС оно указано как опция станции.
Монтаж заводского модуля
Заводская сборка на раме позволяет проверить компоновку, трубопроводы и электрические соединения до доставки. На объекте необходимо подготовить основание, точки подключения, электропитание, вентиляцию и безопасный перелив. Трубопроводы не должны передавать на патрубки емкости недопустимые усилия.
Напорный коллектор оснащают обратной и запорной арматурой в соответствии с проектом. На входе насосов обеспечивают условия, исключающие кавитацию. Высота установки и уровень жидкости должны создавать требуемый запас давления на всасывании.

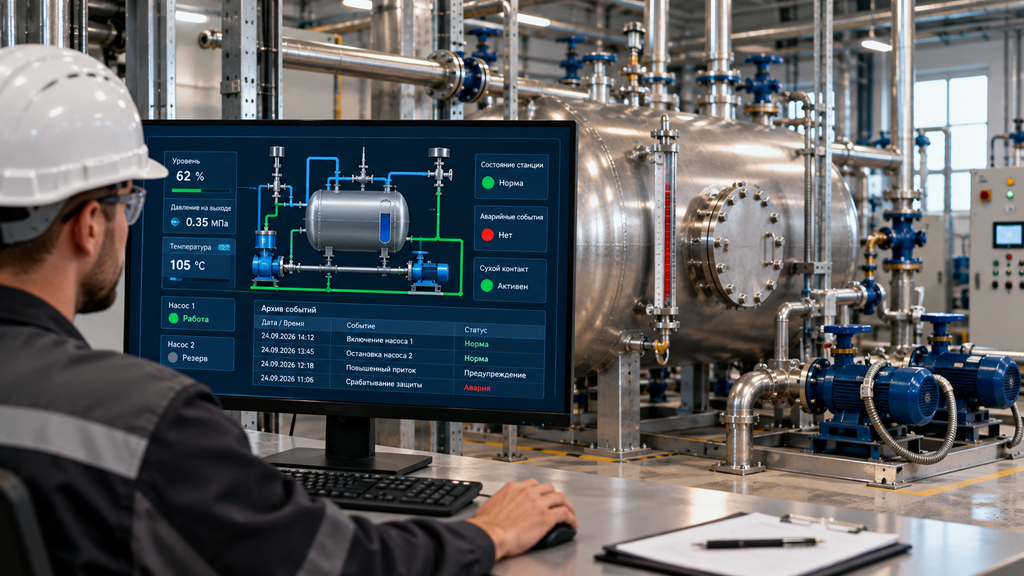

Диспетчеризация и контроль
Передача сухого контакта позволяет сообщать во внешнюю систему о состоянии станции или аварийном событии. Конкретный перечень сигналов согласуют при проектировании. Для анализа эксплуатации полезно контролировать уровень, состояние насосов, давление на выходе и срабатывание защит.
Архив событий помогает обнаружить увеличение частоты включений, длительную непрерывную работу или повторные переходы на резерв. Такие изменения могут указывать на рост притока, снижение производительности насоса, утечку обратного клапана или изменение давления возвратной линии.
Плановое обслуживание
- Осмотр емкости. Проверяют состояние внутренней и внешней поверхности, люка и патрубков.
- Проверка датчиков уровня. Контролируют точки включения, остановки и аварийного уровня.
- Обслуживание насосов. Выполняют по документации установленного производителя.
- Проверка обратных клапанов. Исключают возврат жидкости из напорного коллектора.
- Испытание резервирования. Подтверждают автоматический запуск резервного агрегата.
- Проверка шкафа автоматики. Осматривают защиту двигателей, контакторы, контроллер и сигнальные цепи.
- Контроль вентиляции и перелива. Эти линии должны оставаться свободными.
Станция перекачки конденсата объединяет сборную емкость, насосы и автоматическое управление в единый модуль. Ее эффективность определяется не отдельной производительностью насоса, а согласованием притока, объема емкости, напора, температуры, резервирования и алгоритма управления. Индивидуальное проектирование позволяет адаптировать станцию к фактической пароконденсатной системе.
